擁壁・地盤でのご相談 (ご要望・ニーズの把握) から

適確な擁壁工事への “ご提案”

既存擁壁の補強補修方法 そしてメンテナンスのご提案まで

 「擁壁工事サポートnet」 だからこそ 出来ること



 日本国内どこでも対応可能です。



全国各地から、擁壁構築のご相談既存擁壁さまざまなお悩み…から

 当社で ご提案致しました「ご提案例・工事施工例」をご覧下さい

擁壁造り直しのイメージ図

擁壁造り直しのイメージ図

既存の擁壁がお隣の外側に傾いてしまい、造り直すご依頼です。 コンクリート擁壁は表面に見える部分だけでなく、埋め戻して見えなくなてしまいますが、底盤となる基礎ベースをキチンと施工される事が必須です。 こうした地中の構造まで配慮したイメージ図でご提案いたします

・2003-間知補修 ビフォーアフター(ボカシ_R

・2003-間知補修 ビフォーアフター(ボカシ_R

既存からあった間知積み擁壁の各所に不具合があり補修のご依頼 先ず 高圧洗浄で擁壁表面をキレイにしてから、各所目地の詰め直し… そして擁壁表面の保護を散布 まるで40年前に築造された擁壁のように甦りました

間知積み擁壁の修復例

間知積み擁壁の修復例

既存の間知積み擁壁は高さがあるものが多く、造り直す事は困難なケースが多いです。 洗浄をしっかり掛けて、目地を詰め直す事で甦ります

ご提案から工事まで(コンクリート擁壁)

ご提案から工事まで(コンクリート擁壁)

道路陥没の影響で壊れてしまった擁壁 新たに造り直すご要望を伺いながらイメージ図で具体的なご提案 そして見積から工事のご依頼となりました。 出来上がったコンクリート擁壁は、予め描いたイメージ図の通りに完成

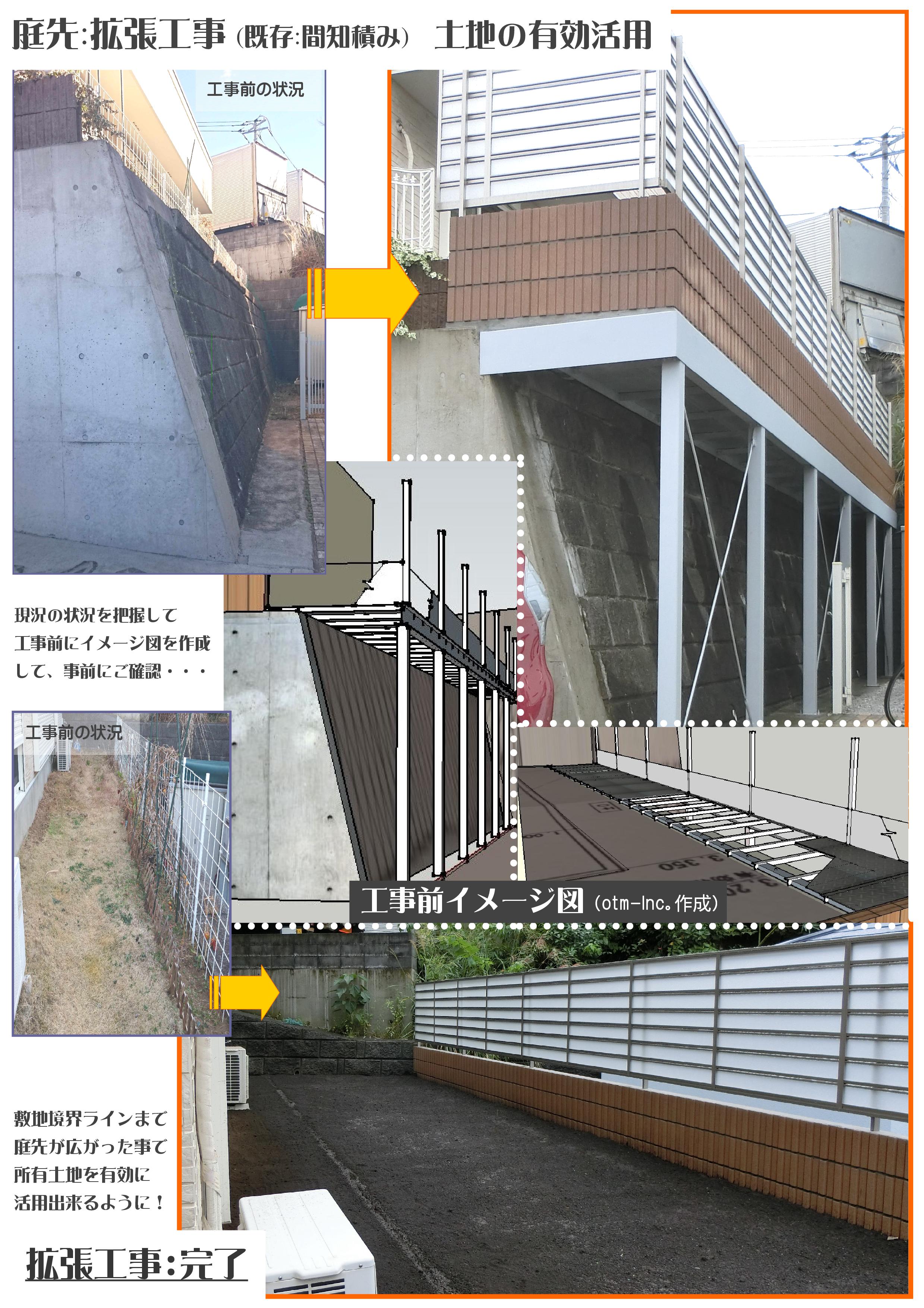

庭先拡張工事(キャンティスラブ)

庭先拡張工事(キャンティスラブ)

現状:間知積みの擁壁があり、更にその下に所有されている土地分まで有効に活用する為に、鉄骨で庭先の拡張工事を実施

ーグラウト注入

ーグラウト注入

擁壁面の表面ひび割れは、奥の方へ どれほどの深さまでいってしまっているか…が 大きく関係してます。 特に間知石・ブロックは奥が空洞になりやすいので、表面の小さな割れでも しっかり奥まで注入しなければなりません ご依頼頂く際に・・・よく「以前も直したのですが、また同じように・・・」と云った 問い合わせが非常に多いですが・・・ それは間違った施工方法(コーキングや表面だけ左官埋めだけで施工)だからです。 必ず知識を持った専門業者に依頼して頂くようにして下さい

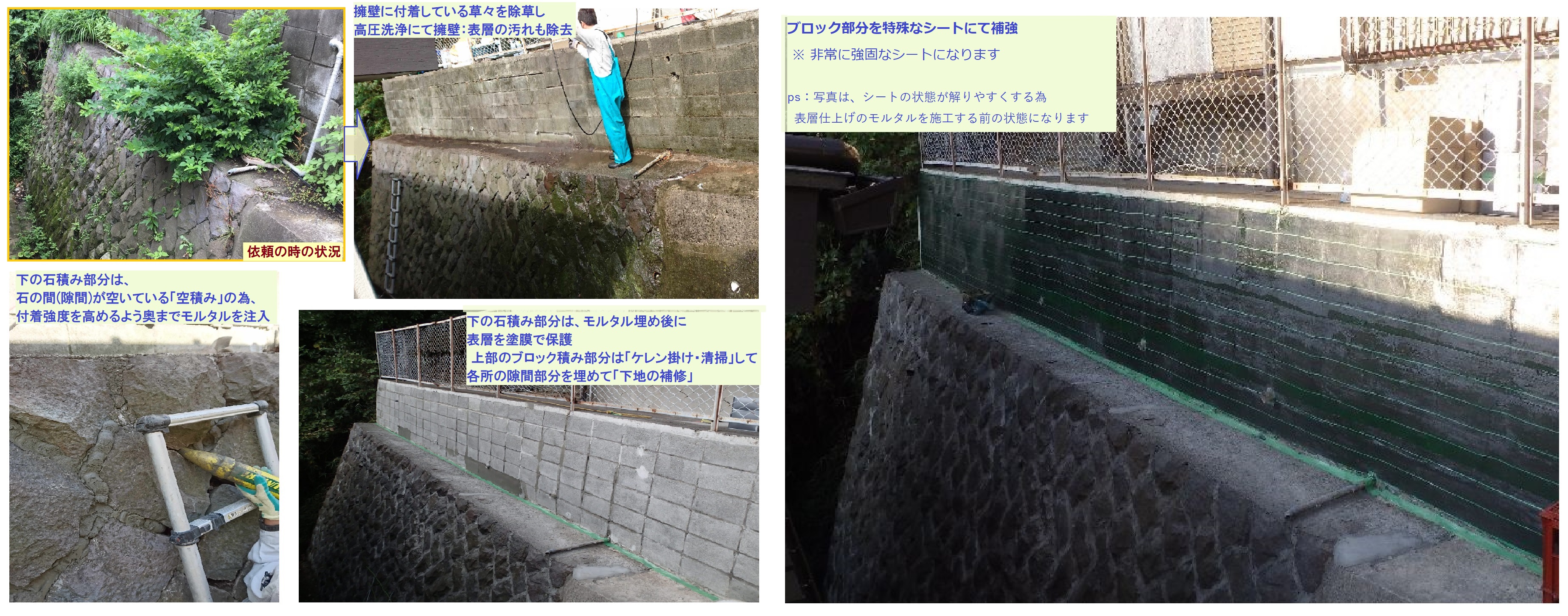

ブロック補強・石積みの修繕の施工例

ブロック補強・石積みの修繕の施工例

既存のブロック+石積み擁壁を補強・修繕のご依頼 (2段擁壁になりますが、建物はそのままリフォームにて利用の為 既存擁壁を修繕) 草木の根はどんどん奥に根付いていくので、こうした石積みの隙間などは強度が弱くなってしまうので、各所の隙間を奥まで注入して埋めて表層を保護します

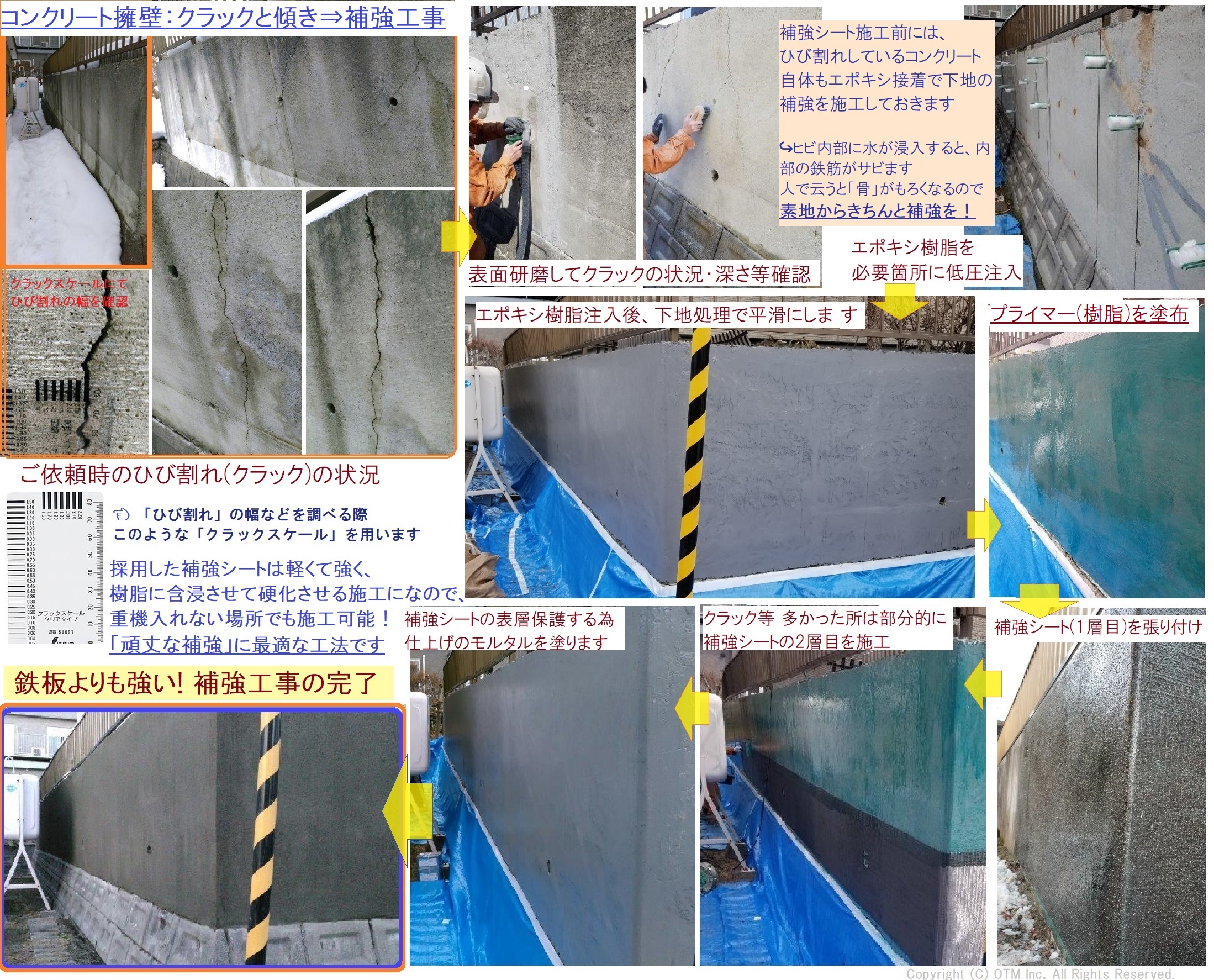

既存コンクリート擁壁のクラック・傾きの対策工事

既存コンクリート擁壁のクラック・傾きの対策工事

コンクリート擁壁に数多くクラック(ひび割れ)があり、少し外側に傾いている…との事で、対策した補強工事 確実な施工で強固な擁壁に!

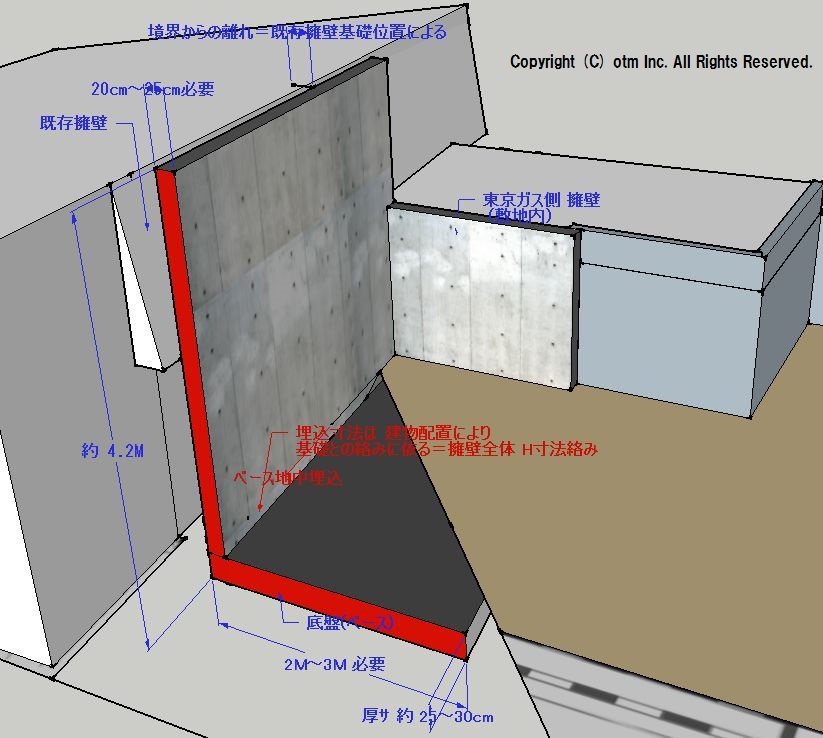

コンクリート擁壁の想定断面

コンクリート擁壁の想定断面

高さのあまりない擁壁であっても 擁壁自体は決して垂直に見える面だけの事ではありません。 設置する擁壁の高さに見合った分の『底盤ベース』・・・ 地中に埋まってしまうので、完成の時には見えなくなってしまいますが、肝心な基礎部分となる折り返しの「底盤ベース」が必要になります。 高低差が少ないから・・・と軽く考えていると、雨の影響や多少の振動だけで、崩壊する可能性が非常に大きいのです。

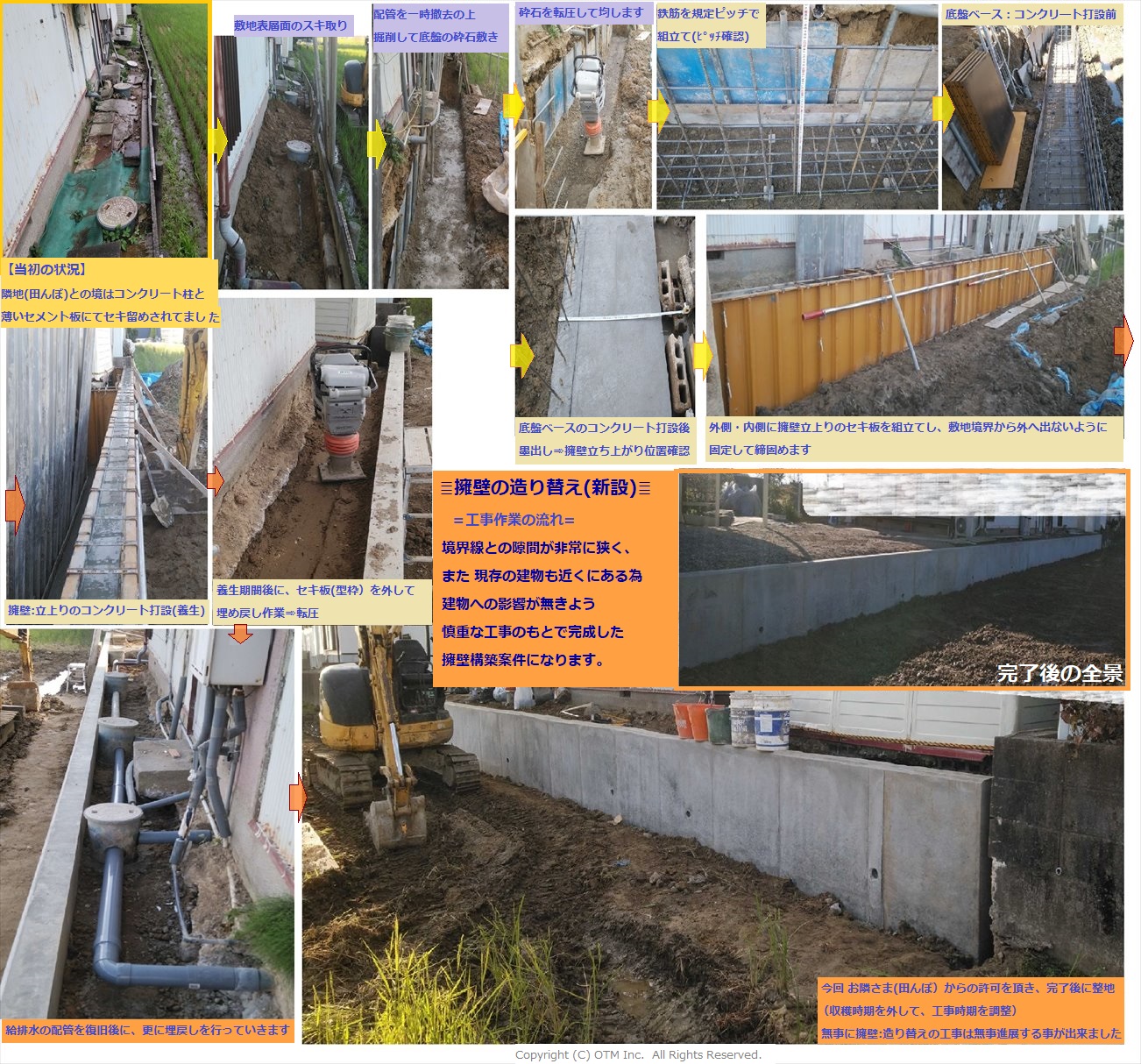

建物と境界堺が狭い所でも

建物と境界堺が狭い所でも

現存の建物が近く、既存の土留めはセメント板とコン柱での非常に簡易なものでしたので、強固なコンクリートにて擁壁造り替え作業を行い非常に喜ばれまし

大雨での影響で擁壁が崩れて造り替えへ

大雨での影響で擁壁が崩れて造り替えへ

この所 大雨での影響で土砂災害は多く見受けられますが 今ある擁壁・・・大丈夫でしょうか・・・ この工事例では、以前の擁壁は一見コンクリートで造られているので強固な擁壁に見受けられますが・・・ 基礎となる「底盤ベース」と水抜き穴が殆ど無い為に、大雨で影響を受け 擁壁そのものが外側に傾いている状況でした

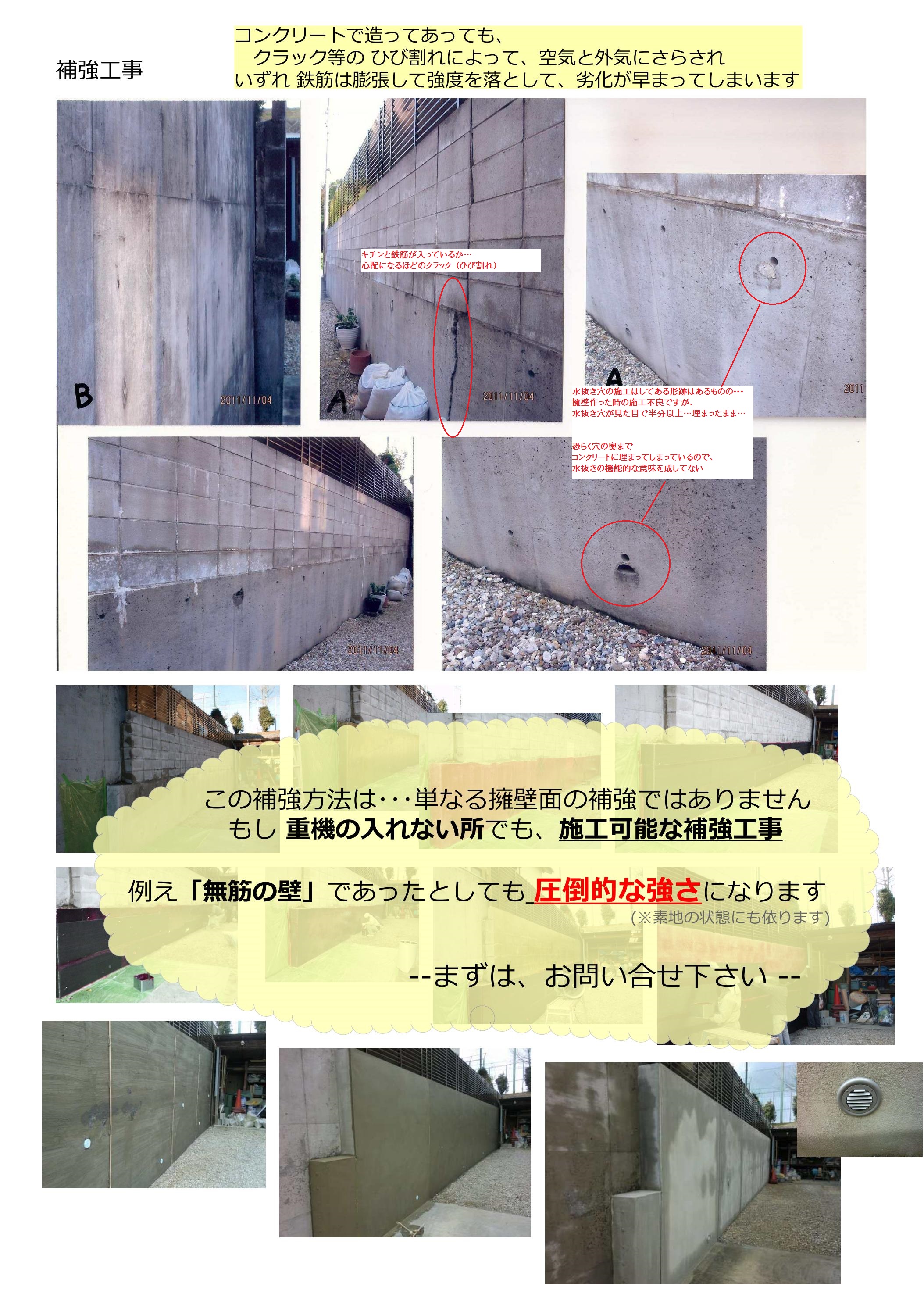

既存擁壁の補強方法(コンクリート・ブロック)

既存擁壁の補強方法(コンクリート・ブロック)

経年の既存擁壁に、ひび割れや多少の傾きがあったとしても、建物の絡みや立地条件に依って、擁壁を造り替える事が出来ないケースも、実に多いです。 そんな時に補強方法を兼ねての工事方法をご提案いたします。

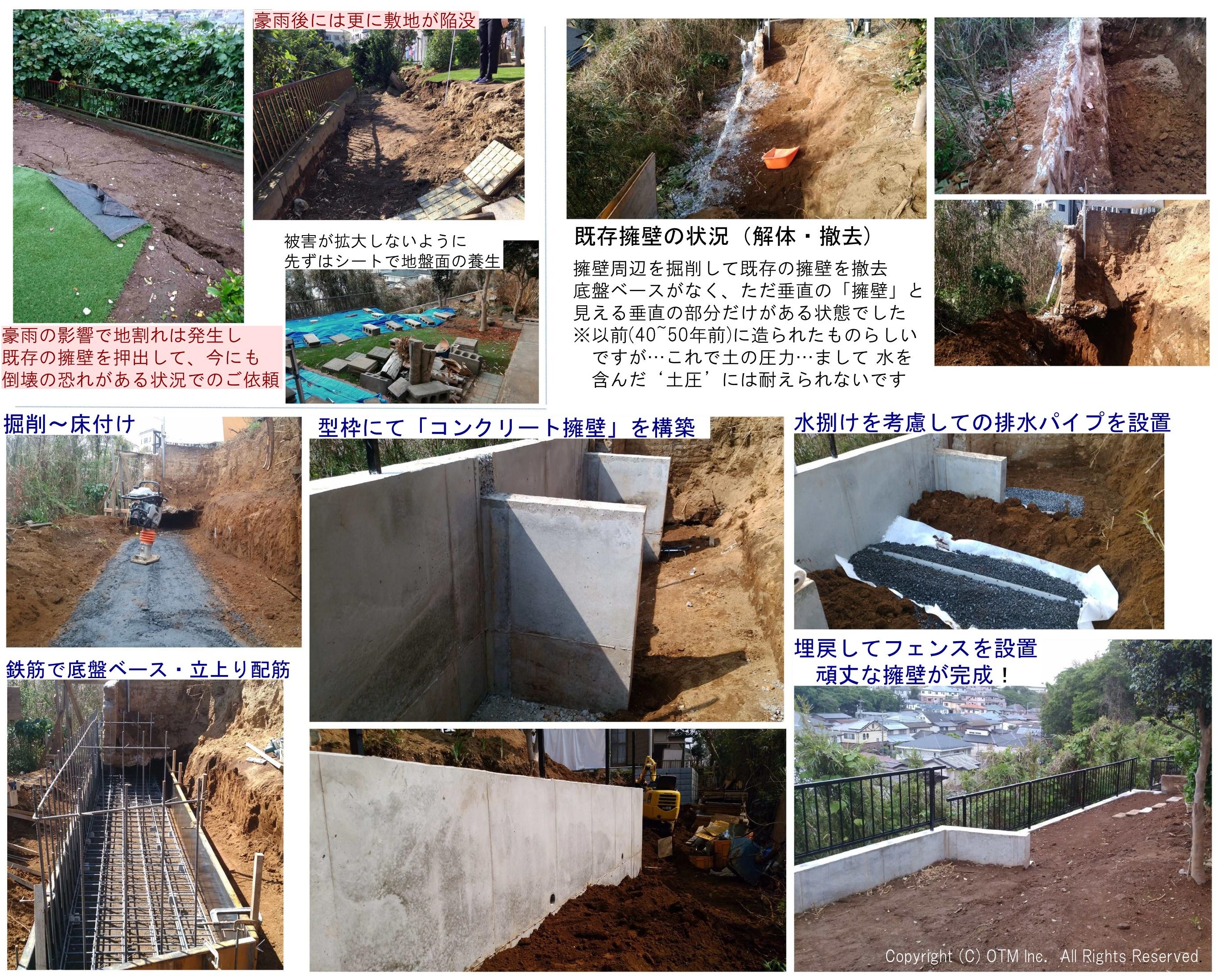

地崩れの擁壁復旧工事(コンクリート擁壁)

地崩れの擁壁復旧工事(コンクリート擁壁)

豪雨の被害で庭先が地割れして沈下(地すべり)が起き、対策工事として既存の擁壁を解体・撤去して造り直し

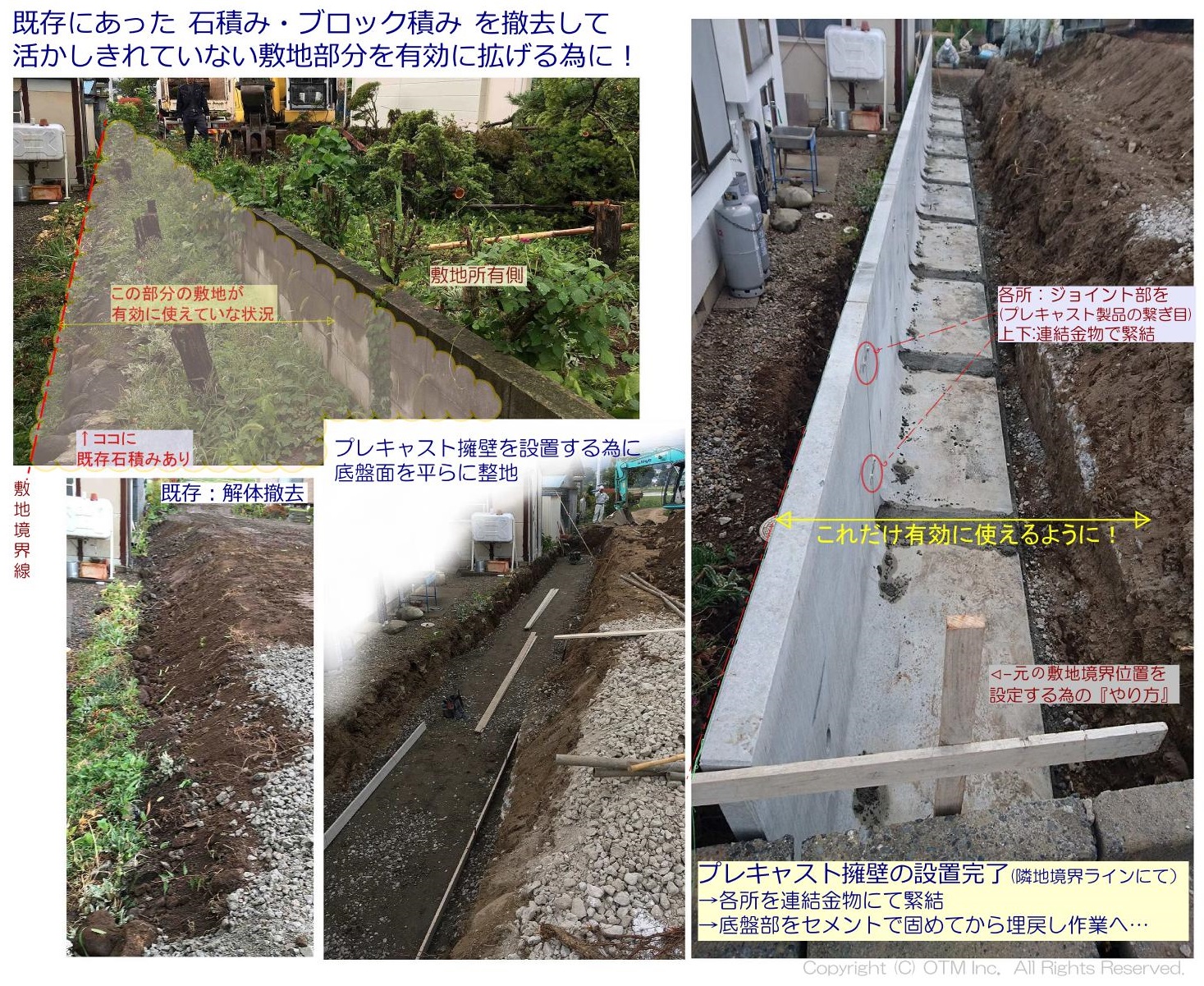

プレキャスト擁壁の施工例

プレキャスト擁壁の施工例

既存の石積み・ブロックがあって活かしきれていない所有土地部分を、敷地境界線までの新たな擁壁に造り替えることで広げる事で、有効に利用出来るように!

既存コンクリート擁壁を造り替え計画

既存コンクリート擁壁を造り替え計画

既存の擁壁に大きな割れがあり倒れそう…大規模な造り替えになるので、先ず擁壁の計画を3次元の図案で確認

提案のイメージ図から工事へ

提案のイメージ図から工事へ

実際には埋め戻しで見れなくなってしまう重要な底盤部分を、予めどの様に出来るのか、事前にイメージ図でも把握

庭拡張の為に擁壁を新たに設置

庭拡張の為に擁壁を新たに設置

庭先が雑草だらけの傾斜地となっており、敷地は所有しているものの何の活用も出来ずでしたが、擁壁を設置して埋戻しした結果、庭として有効に使えるように

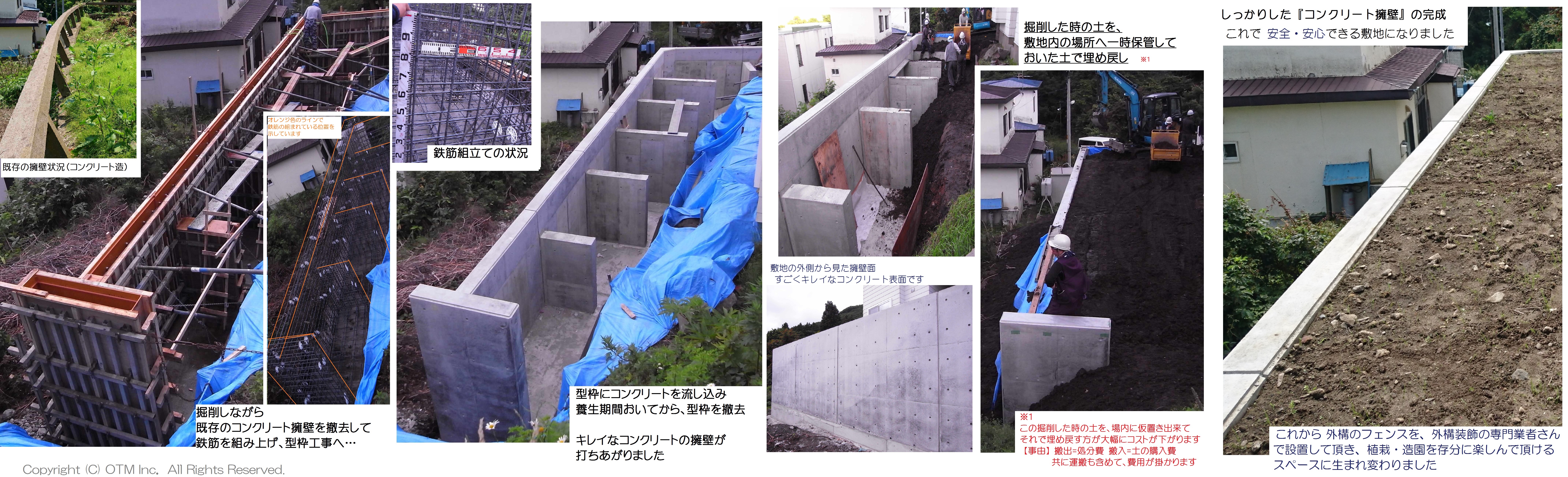

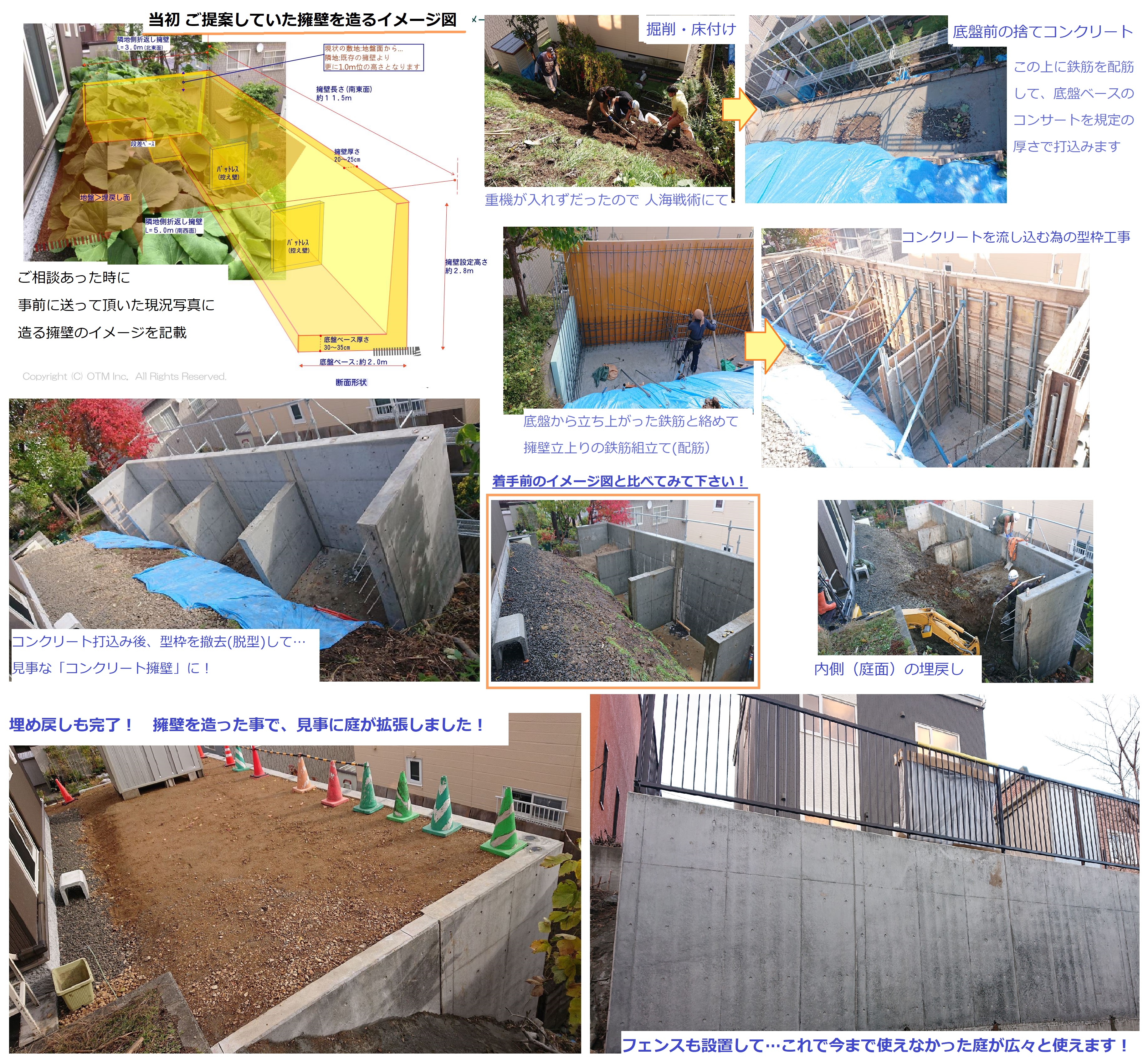

新しくコンクリート擁壁が出来る上がるまでの工事流れ

新しくコンクリート擁壁が出来る上がるまでの工事流れ

既存擁壁(RC造)の解体・撤去から~ 新しいコンクリート擁壁が出来上がるまでの経過ながれ… ※底盤(ベース)まで掘削して、再び埋め戻す土の移動がコストに大きく影響します

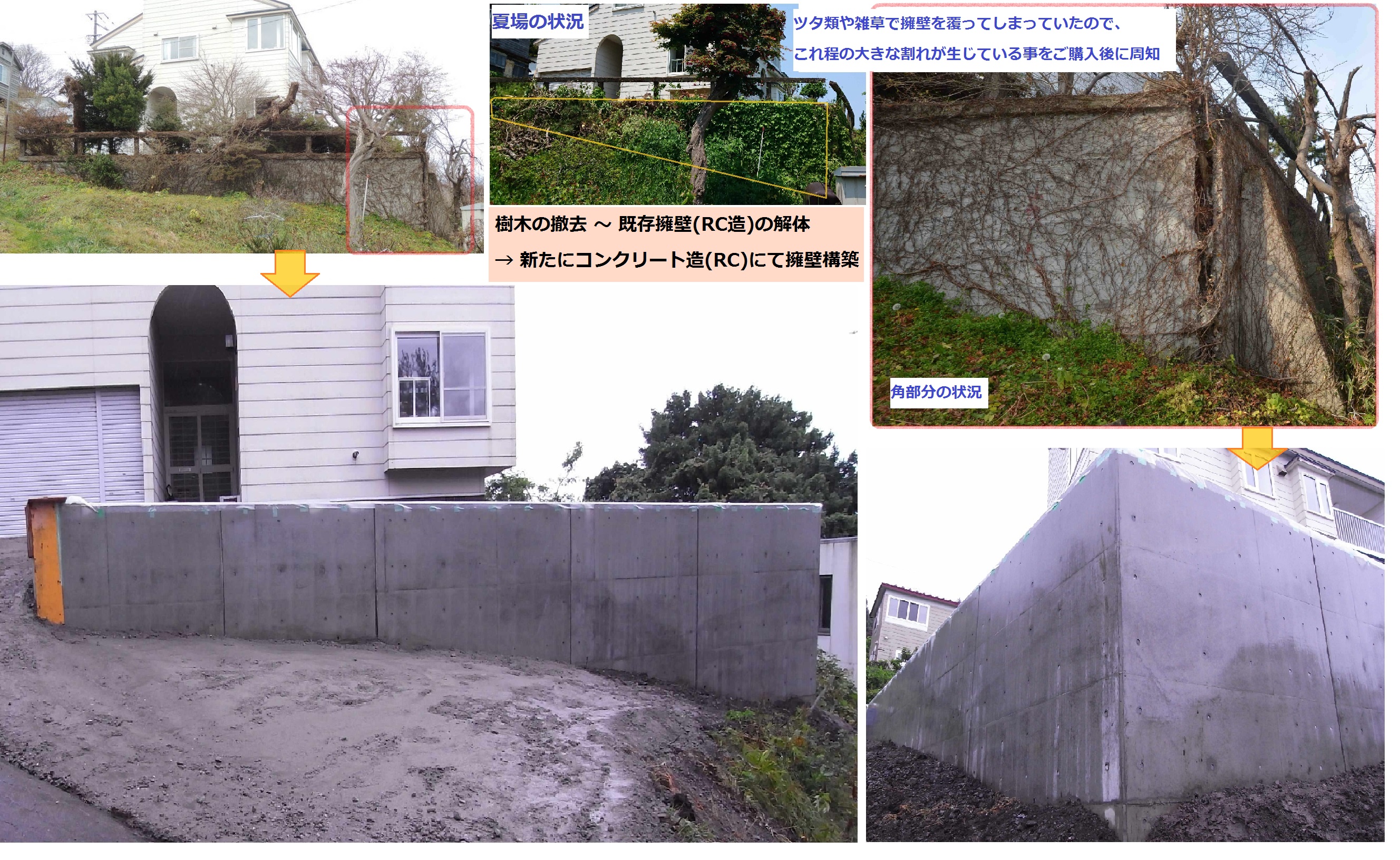

コンクリート擁壁を新たに造替え

コンクリート擁壁を新たに造替え

新たに造り直すにはたくさんの費用が掛かります。 事前にどの様な擁壁が出来るかイメージから確認して出来上がった強固なコンクリート擁壁

新しい擁壁が完成!

新しい擁壁が完成!

これで、所有している庭の敷地部分を『安全・安心』して有効に使えるようになりました。 楽しみにしていた造園のプランはこれから…

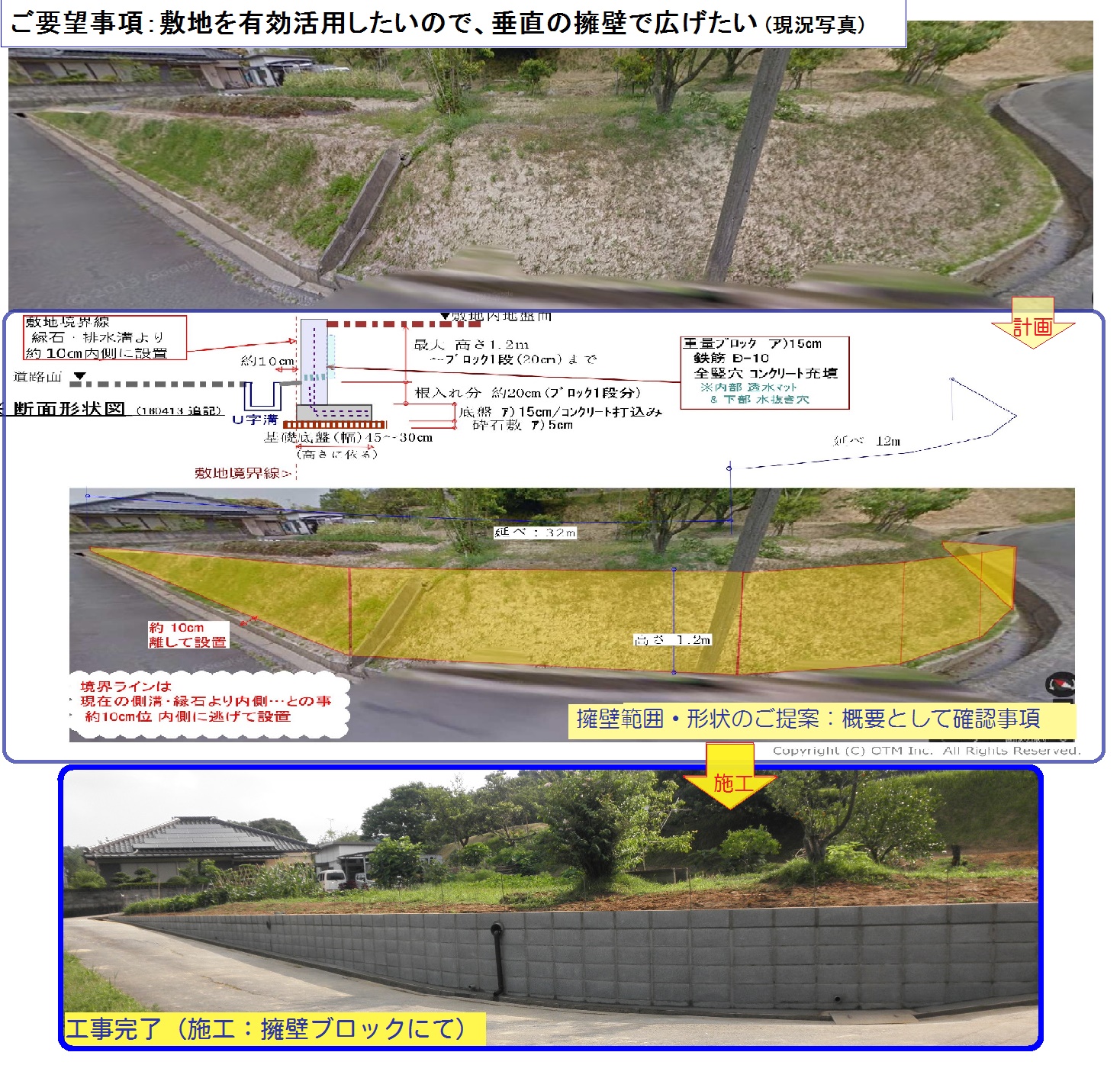

土地面積の有効活用:土留ブロックで垂直に

土地面積の有効活用:土留ブロックで垂直に

現在法面(勾配部分)を敷地いっぱいまで広げて有効利用の際 イメージから施工まで

先ず 事前のイメージ図のご提案⇒ ①step

先ず 事前のイメージ図のご提案⇒ ①step

送って頂いた資料を基に、ご要望事項を確認しながら先ず イメージ図のご提示

造る擁壁を より具体的なパース図で解りやすく⇒②step

造る擁壁を より具体的なパース図で解りやすく⇒②step

擁壁のイメージ図から方向性が定まったら 解りやすい具体的なイメージパース図で、更に解りやすく (業者さまからのご提示ケース)

計画から実際の擁壁工事へ⇒③step (工事経過状況)

計画から実際の擁壁工事へ⇒③step (工事経過状況)

敷地に駐車場のスペースを確保する為の工事 間知ブロック擁壁の工事状況(新規に構築)

既存(間知)の補強かねて

既存(間知)の補強かねて

今ある間知積みの擁壁:折返し部分が崩れ… しっかりコンクリート擁壁で造って補強兼ねて設置→上部の敷地が安心して 有効に使えるようになりました

敷地段差がノリ勾配の所に擁壁を設置してスッキリと!

敷地段差がノリ勾配の所に擁壁を設置してスッキリと!

敷地内の段差は・・・そのまま土だったり・雑草で覆われたままだったり 擁壁を設置することで、しっかり・・・有効に敷地が使えます

既存一般ブロックから土留ブロックへ直し

既存一般ブロックから土留ブロックへ直し

道路境界の擁壁ブロックを積直し(既存:認可のない一般ブロック) 及び 駐車場の土間もコンクリートへ

土留用型枠ブロック擁壁で土地の有効活用

土留用型枠ブロック擁壁で土地の有効活用

段差ある敷地での 擁壁工事 底盤ベースをしっかり施工で土留ブロック

石積(乱石積)からの落石保護

石積(乱石積)からの落石保護

地盤はしっかりしていても表面の劣化があるので、部分的に剥落の恐れが… 既存石積み表面を保護して落石を防護

玉石積みの目地を補修 及び 補強

玉石積みの目地を補修 及び 補強

上部に社寺のある石積み(玉石積み)ですが、目地が劣化しているので、注入して表面目地埋め

提示された『見積書』のチェックも!

提示された『見積書』のチェックも!

業者さんから出されてきた『お見積書』・・・ 本当に解りずらいものです。 総額の金額だけでなく・・・キチンと明細の内容も確認をしてから「ご提示」

見積の工事数量も…しっかり確認

見積の工事数量も…しっかり確認

現地の資料(敷地配置図・他 必要な図面や写真)さえあれば、業者から出てきた見積もりが 適正な数量なのか…しっかり判断だって出来ます。

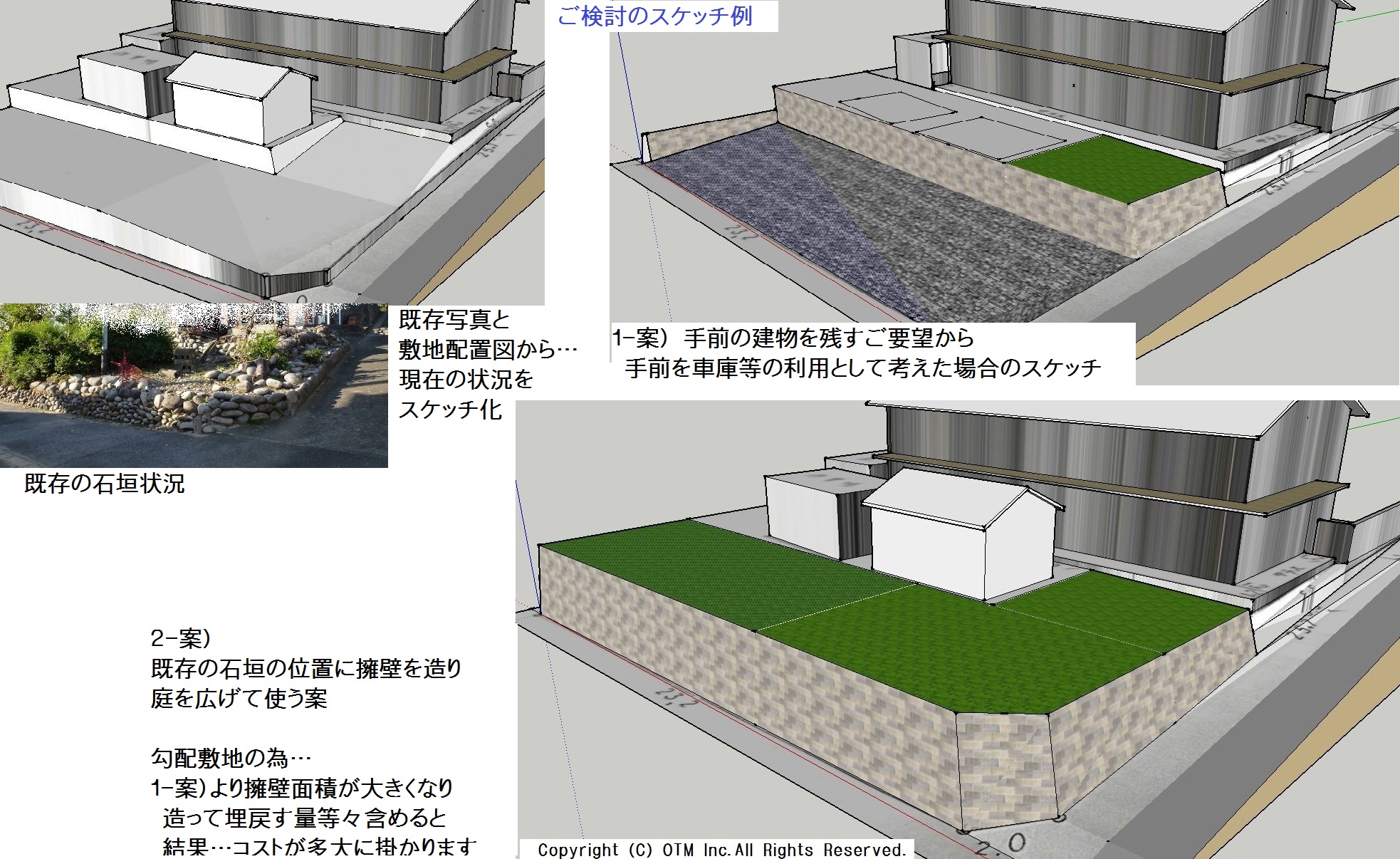

擁壁のご提案 (庭の拡張)

擁壁のご提案 (庭の拡張)

庭を広くしたいけど… 埋めて見えない底盤も事前スケッチで把握

擁壁のご提案 (現況で想定)

擁壁のご提案 (現況で想定)

どんな擁壁が出来るのか…イメージを! お送り頂いた現況の写真でご提案

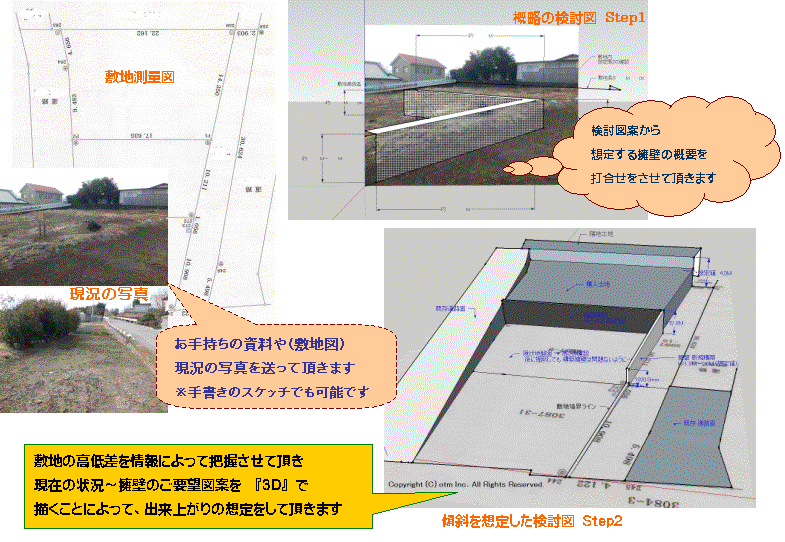

まずは土地の資料から・・・

まずは土地の資料から・・・

土地にどのように擁壁が構築できるか… 敷地図から「擁壁のイメージ」を

設置する擁壁形状をイメージで検討

設置する擁壁形状をイメージで検討

全面の敷地を どの様に広げたらよいか… お客さまの目線で・・・ 如何に使いやすく出来るかを事前検討

見えない基礎ベース(擁壁の底盤)まで表現

見えない基礎ベース(擁壁の底盤)まで表現

擁壁は表面の壁面しか見えないもの 大事なのは 基礎となる『底盤』です

土地ご購入前の擁壁のご相談

土地ご購入前の擁壁のご相談

相場に比べて土地が少しお安く手に入るかも知れません・・しかしその擁壁大丈夫?

既存の擁壁でもしっかりメンテナンス

既存の擁壁でもしっかりメンテナンス

擁壁を造り直すのはとても大変です 表面から劣化を遅らせるメンテナンスを!

既存の石積擁面>洗浄~特殊コーティング保護

既存の石積擁面>洗浄~特殊コーティング保護

経年変化で石の表面から汚れは浸透します 高圧洗浄~経年耐用の浸透性コーティング
